QUAD II restauratie project

________________________________________________________________________________

Eind resultaat

Foto behoeft geen uitleg

Voor de veiligheid een IEC-C14 net-entree ingebouwd
Degelijke luidspreker aansluitklemmen gemonteerd
Nieuwe buizen ingezet
Chassis in de juiste kleur gespoten

Netschakelaar ingebouwd
Netspanning selectie voor de veiligheid afgedopt

Voedings-elco met dubbele capaciteit ingebouwd
Alle weerstanden en condensatoren zijn vervangen
Transformatoren en smoorspoel zijn nieuw ingekocht

___________________________________

Metingen

Bias stroom meting dmv clip-on probe

HP clip-on bias stroommeter

THD meetopstelling

Meet resultaten

Bodeplot diagram 'frequentieband'

_____________________________________________________________________

Uitgangspunten

Chassis Quad II via eBay aangeschaft

Bekabeling en print nog goed bruikbaar

Nieuw aangeschaft bij Majestic Transformers Co:

• Voedingstrafo
• Uitgangstrafo
• Smoorspoel

RuVox Quad44 revisie

RuVox-Sonos Connect
http://ruvox47.blogspot.nl/2015/02/sonos-connect-gemodificeerd-naar-ruvox.html
RuVox-Quad 44
http://ruvox47.blogspot.nl/2017/08/ruvox-quad44-revisie.html
RuVox-Quad 405
http://ruvox47.blogspot.nl/2017/01/ruvox-quad405-revisie.html

Achteraanzicht gemodificeerde Quad 44 en Quad 405

De modificateur

Bovenaanzicht:
Uitgangen met 75ohm coax rechtstreeks verbonden met uitgangsbuffers
(standaard via voedingsprint en getwist koppelkabeltje (storing gevoelig)

Onderaanzicht:
Hexfred diodebrug rechts van het midden, onder de buffer selco's

Voeding circuit:
Voeding stabilisatie circuit vervangen door Burson Low-Noise regulators
Bruggelijkrichter vervangen door HexFred diode brug
Buffer elco's (1000uF) vervangen door Vishay elco's van 2200uF
Overige condensatoren vervangen door Wima MKP type

Tone control / output driver board:2x OPA627 DiFet OpAmp in volume regelcircuit geplaatst
2x Burson V5s als uitgangsdriver geplaatst*
Condensatoren vervangen door Wima MKP type
Tantaal elco's vervangen door Panasonic FC elco'sPanasonic Bi-Polaire elco's in uitgangcircuit
*: https://www.bursonaudio.com/products/supreme-sound-opamp-v5/

Upgraded Radio & CD/AUX board:
2x OPA604 DiFet OpAmp
Wima MKP condensatoren
Gold-plated RCA connectoren
Ingang gevoeligheid naar 1.2V gebracht

Upgraded Tape/Replay board:

2x OPA604 DiFet OpAmp
Wima MKP condensatoren
Panasonic FC elco's
DIP switches vervangen

Upgraded MM board:
2x OPA627 DiFet OpAmp
Wima MKP condensatoren
Panasonic FC elco's
Gold-plated RCA connectoren

Frequency Responce: 19Hz <> 22.500Hz within 1dB

Interchannel Balance: R -0.4dB, L +0.3dB

Residual Noise: -108dBV (-122dB (refered to 5V output level)
Distortion: 0.007%
Crosstalk attenuation: 70dB

Oude componenten

DvD/CD jitter meter

Toegevoegd aan de meetopstelling.

DvD/CD jitter meter

Hiermee wordt het mogelijk de laser focus  op maximum output level  bij minimale jitter in te stellen.
Bij DvD/CD spelers welke niet goed opstarten en of overslaan kan met deze meter een indicatie worden verkregen of de laser defect is, nog te redden is door het optimaliseren van de laser instelling, of dat het probleem elders ligt.

Specificaties Leader LE 1854

Restauratie 45 toeren wisselaar RCA Victor 45-J-2

Resultaat na de restauratie

Gerestaureerde RCA Victor 45-J-2

Gerestaureerde RCA Victor 45-J-2

____________________________________________________________

Vervangende onderdelen

Idler aandrijfwiel en motor ophangrubbers

CycleCam rubberband

Stereo Cartridge
Arm bekabeling (niet op foto)

230V naar 115V omzetter
Netsnoer (niet op foto)

SMT 12Vdc stabilisator

Stereo muting relais
20dB verzwakker (MM niveau)
Audio kabel

____________________________________________________________

Voor de restauratie

Via eBay in de USA gekocht

Wisselaar volledig gedemonteerd

Motoronderdelen.
Ophangrubbers vervangen!
Rubber aandrijfwiel  vervangen!
Motor 115V 60Hz naar 230V 50Hz aannpassen!

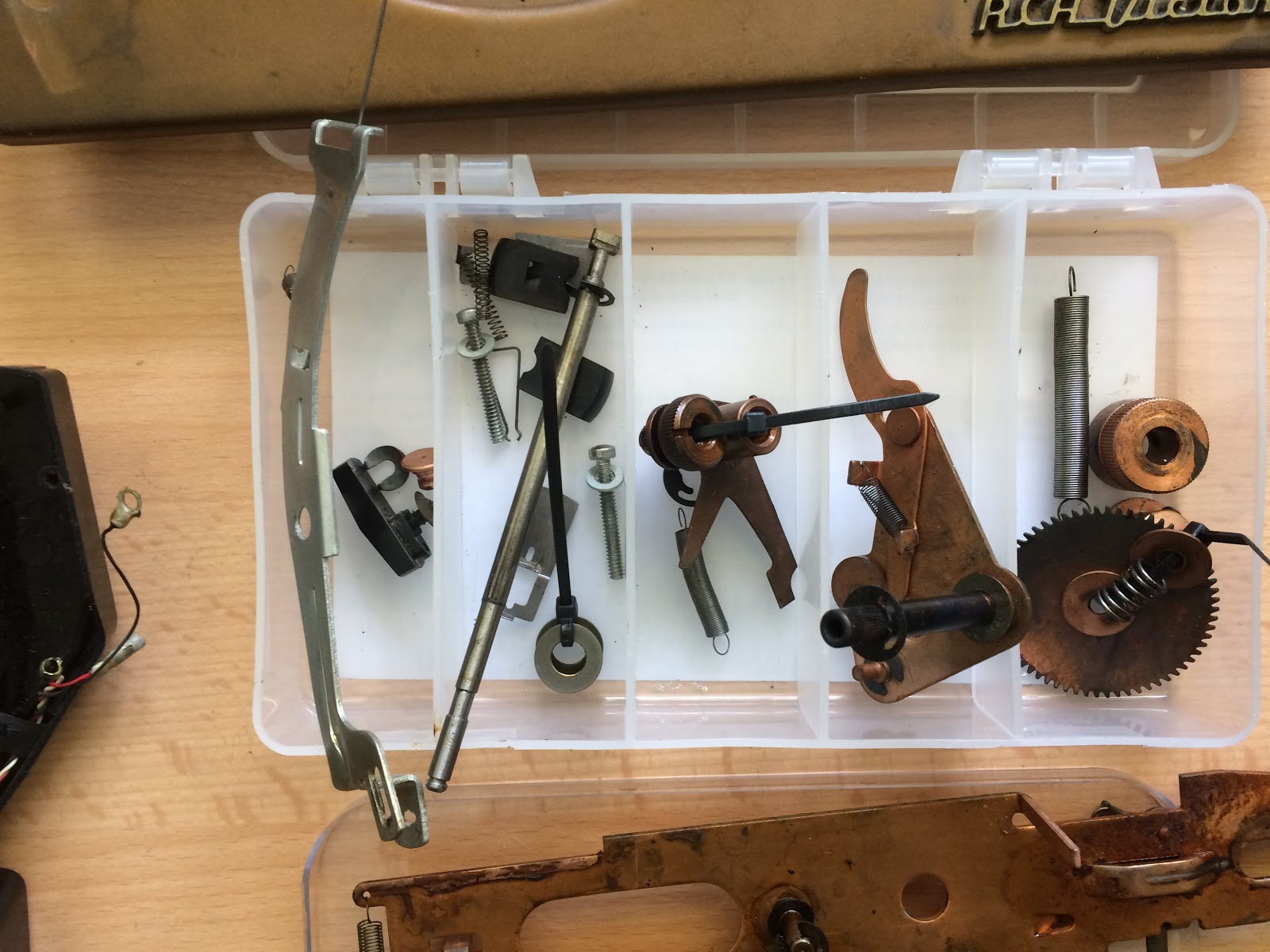

Onderdelen wisselaar mechaniek
Ontvetten en reinigen!

Onderdelen wisselaar mechaniek.
Rubber exentrisch aandrijfwiel vervangen!

Pickup arm.
Kristal element vervangen!

Wisselaar plateau
Schoonmaken en poetsen!

Draaitafel bovenblad.
Schoonmaken en poetsen!

Philips 22GF303 UFO (1970) gerestaureerd

Op Ebay een defect exemplaar uit 1970 gekocht en volledig gerestaureerd.
Nadere info: http://www.hupse.eu/radio/frameset.htm?Philips_22GF303.htm&ContentFrame
Dit model was mijn vrouw haar eerste pickupje en wilde deze graag weer in haar bezit hebben.
De volgende werkzaamheden zijn verricht.
- Gebroken versterkerprint hersteld
- Alle transistoren en elco's vervangen
- Axiale toonarmlagers gemoteerd (geen speling meer)
- Toonarm element vervangen
- Intern volledig gereinigd
- Bewegende delen geolied
- Automatische afslag ingesteld
- Scheur in kapscharnier gerepareerd.
- Luidspreker trillingsvrij gemonteerd
- Toerental ingesteld en geijkt
- Kap gepoetst.

Pickup werkt weer als nieuw 1970!

RuVox Harman/Kardon Citation-16 Monoblock

Monoblock 200 Watt in 8 Ohm

40.000uF buffer capaciteit

10 power transistoren over 2 rijen verdeeld

Aansluitingen

Beide Monoblocks in bedrijf gesteld

RuVox Quad405 revisie

Gereviseerde RuVox Quad 405 eindversterker

Gold plated RCA ingangsbussen bijgeplaatst

LS aansluitingen vervangen door gold plated klem teminals

Aan/uit schakelaar gemonteerd

Transiënt supressors ter voorkoming van inschakelpieken gemonteerd

Bekabeling vernieuwd en met kous omkleed
Ter verhoging bedrijfszekerheid zijn alle verbidingen gesoldeerd
Geen schuifstekkers meer toegepast

Buffer elco's vervangen door BHC elco's van dubbele capaciteit
en op nieuwe printplaat gemonteerd
Bruggelijkrichter vervangen door nieuw type

Eindtrappen:
High-End DiFet OpAmp gemonteerd
Extra RF ontkoppelingen aangebracht
Elco's vervangen door Panasonic FM types
Transistoren vervangen
Ingangsgevoeligheid aangepast

Power meting: 120 Watt in 8 Ohm
Total Hormonic Distortion: 0.009% (bij max. power)
