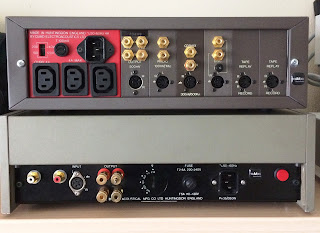

| Achteraanzicht gemodificeerde Quad 44 en Quad 405 |
 |
| De modificateur |
 |
| Bovenaanzicht: Uitgangen met 75ohm coax rechtstreeks verbonden met uitgangsbuffers (standaard via voedingsprint en getwist koppelkabeltje (storing gevoelig) |
 |
| Onderaanzicht: Hexfred diodebrug rechts van het midden, onder de buffer selco's |
 |
| Voeding circuit: Voeding stabilisatie circuit vervangen door Burson Low-Noise regulators Bruggelijkrichter vervangen door HexFred diode brug Buffer elco's (1000uF) vervangen door Vishay elco's van 2200uF Overige condensatoren vervangen door Wima MKP type |
 |
| Tone control / output driver board:2x OPA627 DiFet OpAmp in volume regelcircuit geplaatst 2x Burson V5s als uitgangsdriver geplaatst* Condensatoren vervangen door Wima MKP type Tantaal elco's vervangen door Panasonic FC elco'sPanasonic Bi-Polaire elco's in uitgangcircuit *: https://www.bursonaudio.com/products/supreme-sound-opamp-v5/ |
 |

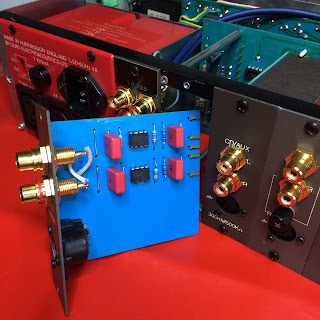

| Upgraded Radio & CD/AUX board: 2x OPA604 DiFet OpAmp Wima MKP condensatoren Gold-plated RCA connectoren Ingang gevoeligheid naar 1.2V gebracht |
 |
| Upgraded Tape/Replay board:
2x OPA604 DiFet OpAmp
Wima MKP condensatoren Panasonic FC elco's DIP switches vervangen |
 |
| Upgraded MM board: 2x OPA627 DiFet OpAmp Wima MKP condensatoren Panasonic FC elco's Gold-plated RCA connectoren |
 |
| Frequency Responce: 19Hz <> 22.500Hz within 1dB |
 |
| Interchannel Balance: R -0.4dB, L +0.3dB |
 |
| Residual Noise: -108dBV (-122dB (refered to 5V output level) Distortion: 0.007% Crosstalk attenuation: 70dB |
 |
| Oude componenten |
