zaterdag 5 oktober 2013

Oscillatie Burson HD Audio OPAMP opgelost


In mijn Audyn Pre-6 Ultimate worden Burson HD Audio OPAMP's toegepast.
Deze blijken na verloop van tijd te gaan oscilleren.

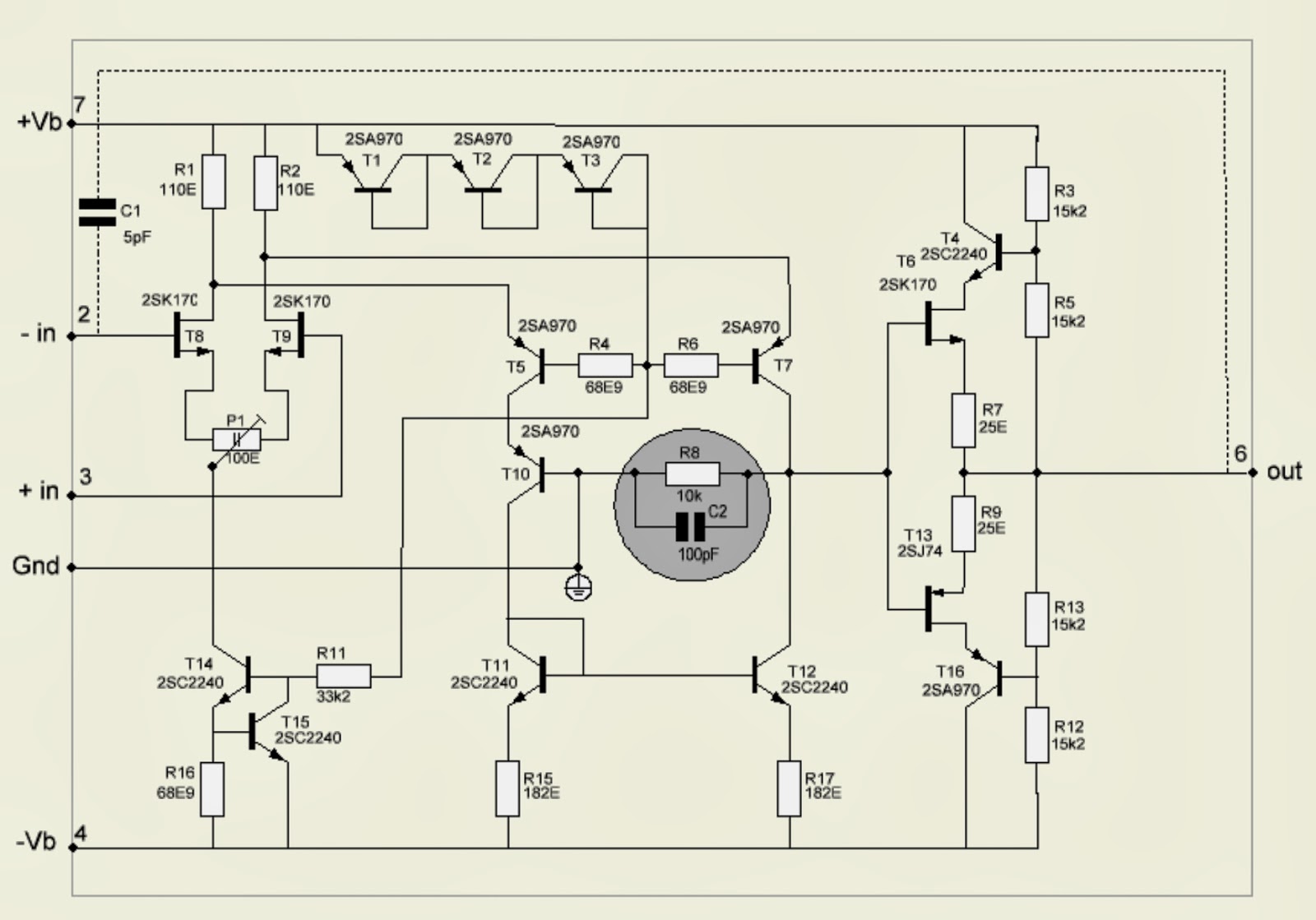

Opgelost door een keramische condensator van 100pF parallel aan R8 te plaatsen.




Na deze modificatie werkt de OP-AMP onvoorwaardelijk stabiel.
Getest met een interlink kabel van 5 meter aangesloten op de uitgang van de OP-AMP, over een frequentiebereik van 0 tot 100kHz.
