zaterdag 24 september 2022

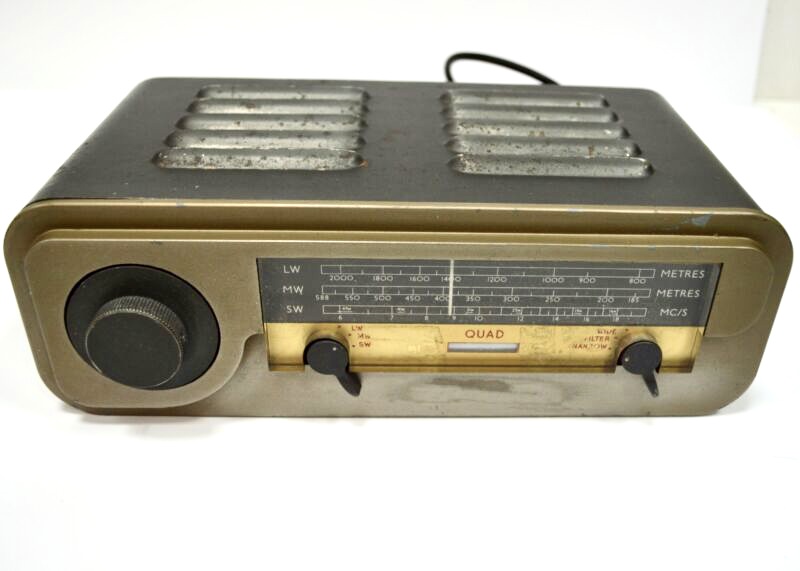

Restauratie QUAD AM II tuner

 Nieuw project

Op eBay gevonden en voor 100Euro gekocht.
Deze tuner is het sluitstuk van eerdere restauraties.







Wordt vervolgd

zondag 26 juni 2022

Modificatie HeatFan Smart Controller



HEATFAN - KETEL EFFICIËNTIE



Een radiator met heatfans geeft bij een lagere temperatuur (minstens) evenveel warmte af als bij een hogere temperatuur zonder heatfans.
De meest toepasbare optie is het verlagen van de temperatuur van de radiatoren, dus van uitgangstemperatuur van uw HR-ketel (of warmtepomp). Het voordeel daarvan is dat uw ketel dan efficiënter en zuiniger is, en dat hij met grotere tussenpozen aanslaat en gedurende kortere perioden efficiënter het water verwarmt. Anders gezegd: uw ketel brandt minder vaak en korter.

HeatFans met 5 ventilators kunnen worden gekoppeld aan een Smart Contoller. Met deze Smart Contoller is het mogelijk om met één knop de snelheid van de ventilatoren te regelen: 5 standen voor het verwarmen en één stand voor het koelen op warme dagen. De HeatFans worden op of onder de CV radiator geplaatst.

Bij Convector verwarming worden de HeatFans direct op het verwarming element geplaatst. Dit heeft wel een nadeel als deze wordt gebruikt in combinatie met een Smart Controller. De Smart Controller moet in deze situatie ook boven op het verwarmingselement worden geplaatst waardoor het instellen van de ventilatie snelheid niet of moeilijk te doen is (Mod 1).

HeatFans schakelen in bij een radiator of convector temperatuur van 25,3 graden Celcius. Het blijkt dat bij warm weer de HeatFans ook aan gaan als de CV ketel geen warmte produceert  (Mod 2).

Om de twee tekortkomingen op te lossen heeft RuVox een tweetal modificaties bedacht.

  • Mod 1-   een extra (7e) stand onder de selectie knop waarbij de HeatFans uitgeschakeld blijven.
  • Mod 2-   een externe temperatuur sensor voor convector verwarming. Hiermee kan de Contoller buiten de verwarming worden geplaatst en blijft het instellen van de ventilatorsnelheid mogelijk.


REALISATIE

Heatfan Smart Controller geopend

Heatfan Smart Controller schema met RuVox modificatie

Heatfan Smart Controller layout met RuVox modificatie


Externe RuVox temperatuur sensor



RuVox HeatFan Smart Controller met externe sensor
