QUAD II restauratie project


________________________________________________________________________________

Eind resultaat


Foto behoeft geen uitleg

Voor de veiligheid een IEC-C14 net-entree ingebouwd
Degelijke luidspreker aansluitklemmen gemonteerd
Nieuwe buizen ingezet
Chassis in de juiste kleur gespoten

Netschakelaar ingebouwd
Netspanning selectie voor de veiligheid afgedopt

Voedings-elco met dubbele capaciteit ingebouwd
Alle weerstanden en condensatoren zijn vervangen
Transformatoren en smoorspoel zijn nieuw ingekocht
___________________________________

Metingen

Bias stroom meting dmv clip-on probe

HP clip-on bias stroommeter

THD meetopstelling


Meet resultaten

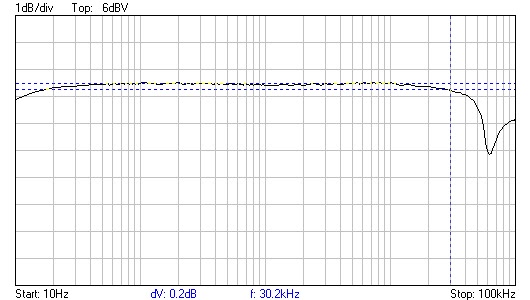

Bodeplot diagram 'frequentieband'

_____________________________________________________________________


Uitgangspunten

Chassis Quad II via eBay aangeschaft

Bekabeling en print nog goed bruikbaar

Nieuw aangeschaft bij Majestic Transformers Co:
  • Voedingstrafo
  • Uitgangstrafo
  • Smoorspoel
