dinsdag 2 oktober 2018

RuVox-Audyn COM-2


Om de Audyn COM-2 naar een absolute hifh-end niveau te brengen zijn door RuVox de volgende modificaties verricht:
  • Ter vermindering van RFI en EMI producten is in het voedingscircuit van de power amps de diodebrug vervangen door 4 stuks RURG3060 Ultrafast Soft Recovery Hexfred diodes
  • Ter vermindering van RFI en EMI produkten is in het voedingscircuit van de voorversterker de diodebrug vervangen door  RHRP860 hyper fast/ soft recovery diodes
  • Interne audiobekabeling is vervangen door JK acoustics type 2 (afgeschermde zilverkabel)
  • Interne LS bekabeling is vervangen door E1219 zilverkabel (3.3mm2)
  • Luidsprekerklemmen zijn vervangen door Dynavox safety line binding posts
  • 4 stuks OP27 OpAmps zijn vervangen door hoogwaardige OPA627 DiFet OpAmps
  • Alle audio relais zijn middels koperfolie afgeschermd
  • Netspanningaansluiting van audioprint is verplaatst naar aparte printplaat

Meetresultaat
Selecteer onderstaande link naar pdf bestand: Meetresultaat


RuVox-Audyn COM-2 frontaanzicht


RuVox-Audyn COM-2 achteraanzicht
LS terminals vervangen door  Dynavox safety line binding posts


RuVox-Audyn COM-2 inwendige elektronica


 Diodebrug power amp vervangen door 4x
 RURG3060 Ultrafast Soft Recovery Hexfred diodes


Netspanning circuit van audioboard verplaatst naar aparte print


OPA627 DiFet OpAmps in voorversterkertrap
Afgeschermde audio routing relais


Bekabeling gesplitst en per kanaal voorzien van vlechtkous
JK audio type-2 zilver audiokabels toegepast
3.3mm2 zilver LS kabels toegepast
 Diodebrug pre-amp vervangen door door 4x RHRP860 hyper fast/soft recovery diode

Afscherming audio ingang relais geplaatst
230V AC componenten van audio print verwijderd



donderdag 5 juli 2018

Reparatie Sonos Playbar


Sonos Playbar geeft geen enkel teken van leven meer.


Zekering vervangen en met kit tegen trillingen geborgd.

Bruggelijkrichter vervangen en met kit tegen trillingen geborgd.

Temperatuur meting voeding regelaar

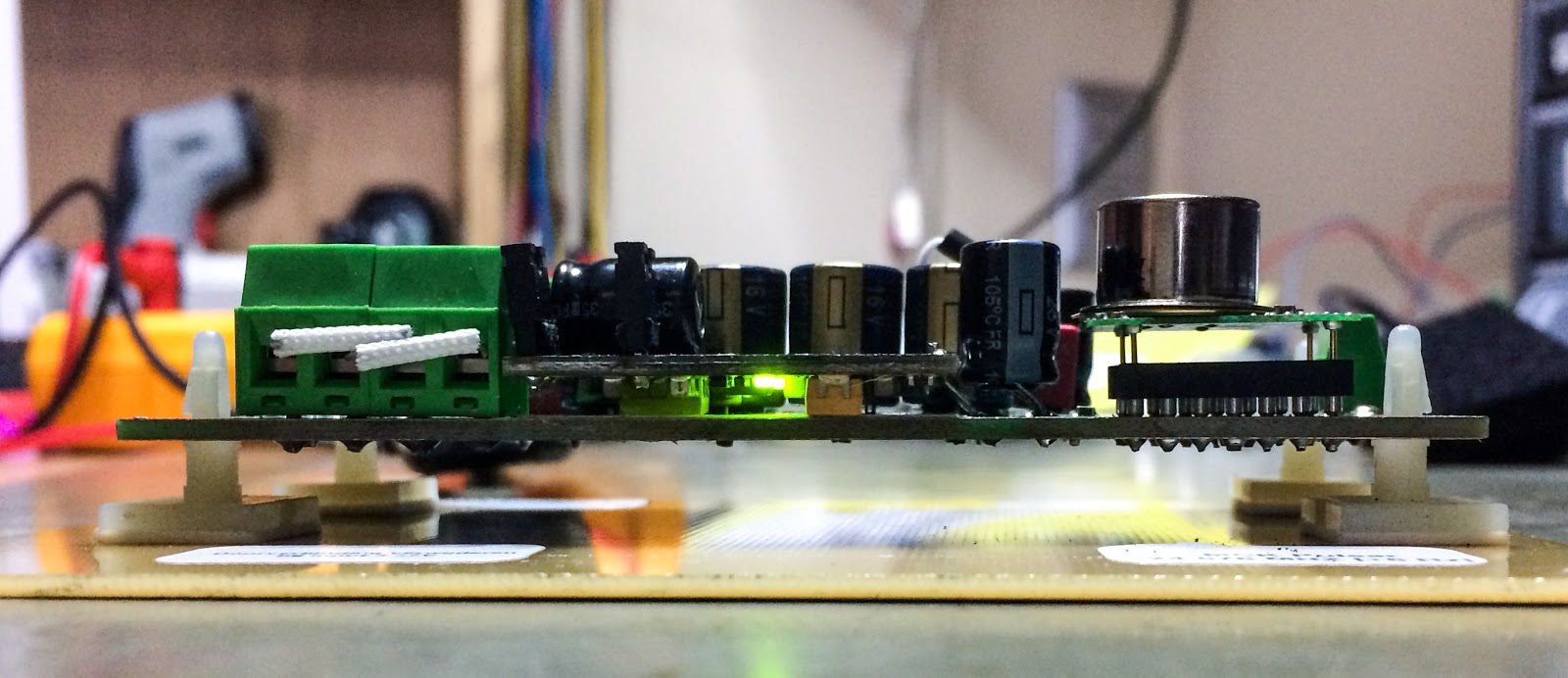

Op de testbank
In orde bevonden!


maandag 30 april 2018

Reparatie SONOS PLAY-1

Play-1 vervormd sterk na val op de grond

Opengemaakt en onderdelen bekeken.

Oorzaak: verbogen luidspreker frame

Processor/streamer print

Behuizing met gedemonteerde luidspreker

Luidsprekerframe gericht en weer gemonteerd

Overige onderdelen gemonteerd
Getest en in orde bevonden

vrijdag 20 april 2018

Reparatie SONOS PLAY-3


Sonos Play-3 geopend

Defecte componenten

Componentzijde "verbrande voeding"

Soldeerzijde "verbrande voeding"

Externe DC voeding aangesloten

De Play-3 speelt weer

============================================
Nieuwe componenten geplaatst
Componenten met kit tegen trillen geborgd
Brandgat met epoxy hars gevuld

Voeding print in behuizing teruggeplaatst

Speaker frontpaneel gemonteerd

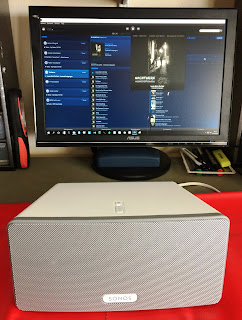

Sonos Play-3 getest en in orde bevonden
